Ano ang Conical Twin Screw Barrel at Paano Ito Gumagana?

Maglakad sa anumang PVC pipe o profile plant at ang makina sa linya ay halos tiyak na isang conical twin screw. Hindi iyon aksidente ng kasaysayan. Ang hugis ng mga turnilyo ay nalulutas ang isang tiyak na hanay ng mga problema na nililikha ng PVC, at sa sandaling makita mo kung bakit, ang buong makina ay may katuturan.

Sinasaklaw ng gabay na ito ang mechanics, ang sukat na notasyon na nakakalito sa karamihan ng mga mamimili, ang mga tunay na application, at ang mga laki na aming binuo.

Ano ang Conical Twin Screw Barrel?

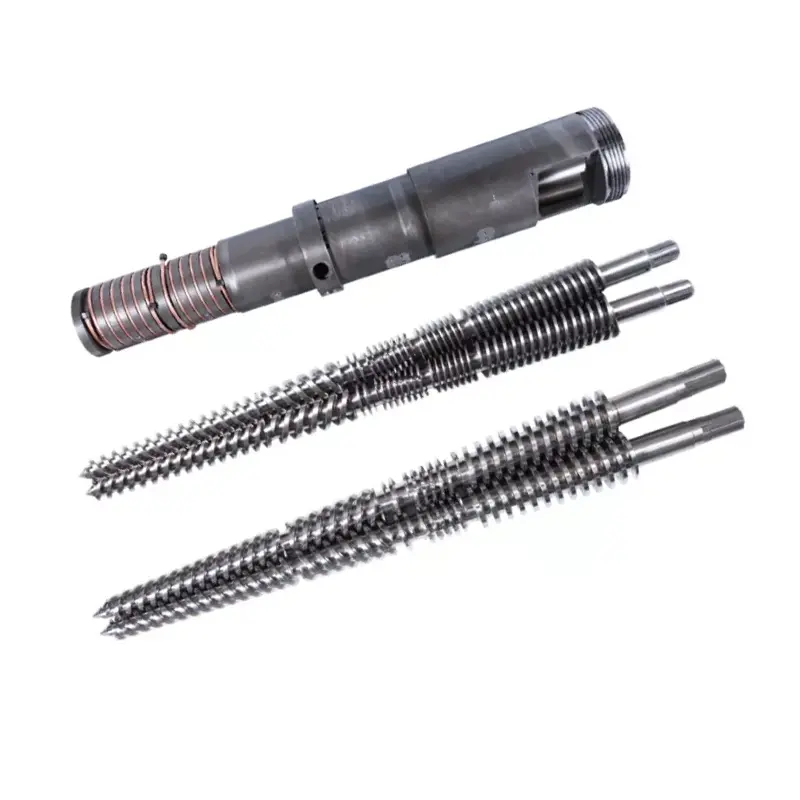

Ang conical twin screw barrel ay ang plasticizing unit ng conical twin screw extruder. Mayroon itong dalawang bahagi na gumagana bilang isa: isang bariles na may dalawang magkakapatong na tapered bores, at dalawang tapered screw na nasa loob ng mga ito.

Conicalnangangahulugan na ang mga turnilyo ay malapad sa dulo ng feed at makitid patungo sa dulo ng discharge. Ang mga butas ay taper upang tumugma. Ang lahat ng tungkol sa makina ay sumusunod mula sa nag-iisang geometric na katotohanan.

Ihambing iyon sa aparallel twin screw barrel, kung saan ang parehong mga turnilyo ay may parehong diameter mula dulo hanggang dulo sa loob ng isang pare-parehong figure-eight bore. Parehong ideya ng dalawang turnilyo na nagtutulungan, ganap na magkaibang mga kahihinatnan.

Paano Magbasa ng Conical Screw Size Like 55/110

Ang bawat conical quote, drawing, at RFQ ay may ipinares na numero: 45/90, 55/110, 65/132, 80/156. Ang mga mamimili ay palaging nakikita ang mga ito at madalas ay hindi sigurado kung alin ang numero. Ito ay nagkakahalaga ng tatlumpung segundo upang manirahan.

Basahin ito sa ganoong paraan at ang laki ay nagsasabi sa iyo ng isang mahusay na deal sa isang sulyap. Ang gap sa pagitan ng dalawang numero ay ang taper, at ang taper ay kung saan nangyayari ang compression. Ang malaking dulo ay nagtatakda kung gaano karaming materyal ang maaaring lunukin ng makina; ang maliit na dulo ay nagtatakda ng presyon na maaari nitong mabuo sa mamatay.

Ito rin ang dahilan kung bakit ang isang conical set ay hindi maaaring palitan ng basta-basta. Ang dalawang tornilyo na may parehong discharge diameter ngunit magkaibang mga diameter ng feed ay magkaibang mga makina na may iba't ibang compression na pag-uugali, kahit na ang unang numero ay tumutugma.

Paano Gumagana ang Conical Twin Screw Barrel, Hakbang-hakbang

1. Pagpapakain.Ang materyal ay bumaba sa malawak na dulo. Karaniwang dumarating ang PVC bilang isang dry blend powder, na malaki at mababa ang density, at ang malaking paggamit ay nagbibigay ng lakas ng tunog na kailangan nito. Sa maraming linya ang pulbos ay puwersahang pinapakain sa halip na iwanang mahulog sa ilalim ng grabidad.
2. Naghahatid.Ang dalawang turnilyo ay nagsalubong, at ang paglipad ng isa ay pinupunasan ang channel ng isa pa. Ang materyal ay nakulong sa mga saradong silid at itinulak pasulong nang mekanikal sa halip na i-drag kasama ng alitan.
3. Compression.Habang ang bore ay makitid, ang parehong materyal ay sumasakop sa mas kaunting volume. Ang hangin ay pinipiga, ang mga particle ay pinagdikit, at ang density ay patuloy na tumataas sa haba.
4. Nagpapaplastikan.Pinagsasama-sama ng init ng bariles at mekanikal ang pinagsama-samang pulbos sa isang homogenous na pagkatunaw. Ang mga zone ay pinainit at pinalamig nang nakapag-iisa upang ang bawat seksyon ay nagtataglay ng temperatura na kailangan ng yugto.
5. Degassing.Ang moisture at volatiles ay nakukuha sa pamamagitan ng vent bago nila masira ang ibabaw ng produkto.
6. Pagsukat at paglabas.Ang makitid na dulo ay bumubuo ng presyon at naghahatid ng isang matatag, pare-parehong pagtunaw sa die.

Higit na mahalaga dito ang pagkontrol sa temperatura kaysa sa karamihan ng extrusion. Gumagamit ang aming mga barrel ng multi-stage na heating at cooling system na may mga zone na hinati sa function, feeding, compression, at homogenization, kaya maaaring itakda ang bawat seksyon sa kung ano talaga ang kailangan ng yugto ng plasticization na iyon sa halip na sundin ang isang global setpoint.

Bakit Mahalaga ang Taper: Tatlong Epekto

Ang taper ay hindi isang pagpipilian sa estilo. Gumagawa ito ng tatlong mekanikal na epekto nang sabay-sabay, at sama-samang tinukoy nila kung ano ang magaling sa makinang ito.

1. Isang malaking paggamit para sa low-density na pulbos

Ang matibay na PVC ay pinoproseso bilang isang tuyong timpla: resin powder plus stabiliser, lubricant, filler, at pigment. Ang timpla na iyon ay malambot at puno ng hangin, kaya kailangan nito ng lakas ng tunog bago ito nangangailangan ng anupaman.

Ang malawak na dulo ng feed ay nagbibigay ng dami nito. Ang isang tornilyo na may pare-parehong diyametro ay dapat na malaki sa buong haba nito upang lunukin ang parehong paggamit, na nagdudulot ng sarili nitong mga problema sa dulo ng paglabas.

2. Compression na unti-unting nabubuo

Sa isang permanenteng-diameter na turnilyo, ang compression ay nagmumula sa paggawa ng channel na mas mababaw, at ang pagbabagong iyon ay malamang na mangyari sa isang tinukoy na seksyon ng paglipat.

Sa isang korteng kono na tornilyo, ang bore mismo ay patuloy na kumikipot. Ang compression ay kumakalat sa haba sa halip na puro sa isang zone, kaya ang materyal ay patuloy na ginagawa sa halip na pinipiga nang husto sa isang lugar. Iyan ang ibig sabihin ng "gradual compression ratio" sa pagsasanay, at direktang nakikinabang ang materyal na sensitibo sa init mula dito.

3. Tumataas na presyon patungo sa mas maikling paglabas

Ang makitid na dulo ay tumutuon sa matunaw sa isang mas maliit na cross section, na bumubuo ng presyon na kailangan ng mamatay. Kasabay nito, ang seksyon ng paglabas ay maikli, kaya ang natutunaw ay hindi maupo nang mainit sa mataas na presyon nang mas mahaba kaysa sa kinakailangan.

Para sa isang polimer na bumababa sa oras sa temperatura, ang isang maikling seksyon ng mataas na presyon ay isang tampok sa halip na isang limitasyon.

Magiliw na Paggugupit: Bakit Napunta ang PVC sa Makinang Ito

Ang matibay na PVC ay may makitid na window ng pagproseso. Pagtrabahuan ito nang husto at ito ay humihina, na naglalabas ng hydrogen chloride, na pagkatapos ay umaatake sa bakal na kinakaharap nito. Gawin ito nang kaunti at hindi ito kailanman nagsasama ng maayos. Kailangang i-thread ng makina ang puwang na iyon sa bawat pagtakbo.

Conical twin screws thread ito ayon sa disenyo. Ang kanilang kumbinasyon ng unti-unting ratio ng compression, banayad na paggugupit, at malakas na kapasidad sa paghahatid ay nababagay sa mga materyales na sensitibo sa parehong gupit at temperatura, at ang PVC ay ang textbook case ng pareho.

Ang malakas na paghahatid ay ang ikatlong binti at mahalaga ito gaya ng banayad na bahagi. Dahil ang mga turnilyo ay nagsalubong at nagtulak ng materyal nang mekanikal, ang makina ay hindi nakadepende sa friction upang ilipat ang isang pulbos na mahina ang pagkakahawak. Ang output ay nananatiling matatag kahit na ang feed ay isang tuyong timpla sa halip na mga pellets.

Ang chemistry side nito, at kung ano ang ibig sabihin nito para sa surface treatment, ay sakop ng amingGabay sa PVC screw barrel.

Intermeshing vs Non-Intermeshing Conical Screw

Ang conical ay hindi isang bagay. Kung gaano kalalim ang pagkakaugnay ng dalawang turnilyo ay nagbabago sa gawi ng makina, at binubuo namin ang parehong mga configuration.

Intermeshing conical twin screwsmakipag-ugnayan sa isa't isa, kaya ang paglipad ng isang tornilyo ay umabot sa channel ng isa pa. Ang mga saradong silid na nilikha nito ay nagbibigay ng positibong paghahatid at masinsinan, kinokontrol na paghahalo, at ang mga turnilyo ay nagpupunas sa isa't isa habang lumiliko. Ito ang configuration sa likod ng karamihan sa PVC pipe, profile, at sheet work.

Non-intermeshing conical twin screwsumupo nang magkatabi nang hindi nakikipag-ugnayan. Ang paghahatid ay hindi gaanong positibo at ang paggugupit ay mas mababa, na nababagay sa materyal na hindi kayang tiisin ang labis na pagtatrabaho.

Ang praktikal na punto para sa mga mamimili ay ang parehong nalalapat sa laki ng notasyon: ang isang kapalit ay kailangang tumugma sa configuration ng makina na pagmamay-ari mo. Ang Nanhaiya ay kabilang sa mga pinakaunang tagagawa ng China na nagpakadalubhasa sa parehong intermeshing at non-intermeshing conical twin screws, kaya ang isang set ay maaaring gawin sa alinmang paraan.

Conical o Parallel? Ang Maikling Bersyon

Parehong twin screws. Ang mga ito ay binuo para sa iba't ibang mga problema.

Ang panuntunan ng hinlalaki: kung ang materyal ay sensitibo sa init at dumating bilang pulbos, ang taper ay gumagana para sa iyo. Kung ang trabaho ay compounding o high-volume pelletizing, isang parallel machine ang karaniwang panalo. Ang buong paghahambing ay nasa amingalimusod kumpara sa parallel na gabay.

Ano Ang Talagang Ginagawa ng Conical Twin Screws

Apat na pamilya ang sumasakop sa output: mga profile, sheet, pipe, at custom-shaped na profile. Sa pagsasagawa, nangangahulugan ito ng mahabang listahan ng mga pang-araw-araw na produkto.

Mga produktong PVC

PVC foam boards at decorative boards gaya ng ceiling at wall panels. PVC-U na supply ng tubig at drainage pipe, conduit pipe, at small-diameter corrugated pipe. Mga profile ng pinto at bintana, parehong mga frame at sintas. Mga panel ng kisame at mga cable tray. Mga nababaluktot na hose gaya ng garden hose at conduit, at mga sealing strip para sa mga pinto at bintana.

Binago at pinagsama-samang mga produkto

PVC wood-plastic composite flooring, railings, at decorative moldings. PVC sheet na puno ng calcium-carbonate, kabilang ang mga engineering mat. Mga profile ng PP na puno ng talc para sa hindi gaanong hinihingi na mga aplikasyon.

Ang gawang kahoy-plastik ay nararapat sa sarili nitong tala. Lumitaw si Nanhaiya sa 18th China Wood Plastics Summit Forum bilang isa sa pinakamalaking supplier ng China ng conical twin-screw barrels para sa WPC, at ang bahagi ng pagsusuot ng tungkuling iyon ay sakop ng amingGabay sa WPC screw barrel.

Iba pang mga espesyal na produkto

ABS decorative strips para sa mga gamit sa bahay at automotive interior. PE/PVC composite water supply pipe, na pinagsasama ang tigas ng PE sa tigas ng PVC.

Sa loob ng PVC sheet partikular, ang mga materyales sa gusali ay nagkakahalaga ng humigit-kumulang 60% ng huling paggamit, na may pangalawang packaging. Ang mga linyang iyon ay karaniwang nagpapatakbo ng mga counter-rotating na conical screw na may hilaw na materyal na force-fed, kaya ang pag-plastic, paghahalo, at paggugupit ay mananatiling matatag sa buong proseso.

Ang Mga Laki na Ginagawa Namin

Ito ang mga detalye ng conical twin screw at barrel na ginagawa namin, na isinulat bilang discharge diameter sa ibabaw ng feed diameter.

Sinasaklaw ng hanay na iyon ang humigit-kumulang 90% ng mga conical twin screw na nasa serbisyo sa merkado, at ang mga indibidwal na linya ng produkto sa likod nito, kabilang angPVC boardatProfile ng PVCset, umupo sa ilalimang aming conical twin screw barrels. Kung ang iyong makina ay nasa labas ng listahan, ang geometry ay maaaring idisenyo upang tumugma sa iyong linya sa halip na sapilitang papunta sa pinakamalapit na karaniwang sukat.

Pansinin ang mga pares na nagbabahagi ng unang numero. Ang 65/120 at 65/132 ay parehong nag-discharge sa 65 mm ngunit may ibang dami, at ang 80/143, 80/156, at 80/172 ay gumawa ng parehong punto nang tatlong beses. Ang diameter ng feed ay hindi isang detalye.

Kapag Kailangang Palitan ang isang Conical Set

Ang mga conical na turnilyo ay nagsusuot kung saan pinakamataas ang presyon, na patungo sa makitid na dulo ng discharge. Sinenyasan ito ng makina bago magmukhang masama ang mga bahagi.

• Bumagsak ang outputsa parehong bilis ng turnilyo, dahil hinahayaan ng pagod na clearance na matunaw paatras sa halip na sumulong.
• Bumababa ang kalidad ng plasticizing.Sa PVC na nagpapakita bilang mahinang pagsasanib, hindi pantay na kulay, o mga depekto sa ibabaw sa profile.
• Umaakyat ang karga ng motorsa pare-parehong output, tumuturo sa drag, misalignment, o degraded material building resistance.
• Bumalik ang mga itim na batikpagkatapos ng paglilinis, na kung saan sa PVC ay kadalasang nangangahulugan ng degraded na materyal ay nanunuluyan sa pagod na clearance at pagluluto doon.

Kumpirmahin gamit ang mga instrumento sa halip na mga impression. Sukatin ang mga turnilyo at ang bore laban sa pagguhit ng build, at suriin ang clearance sa pagitan ng dalawang turnilyo pati na rin sa pagitan ng mga turnilyo at bariles.

Bakit Makipagtulungan sa Nanhaiya

Ang Nanhaiya ay gumawa ng mga turnilyo at bariles sa loob ng mahigit dalawampung taon at naglilingkod sa 500+ na kliyente sa buong mundo. Ang aminghanay ng conical twin screw barrelsumasaklaw sa PVC board, PVC sheet, PVC profile, at PE duty, sa intermeshing at non-intermeshing configuration, na tumutugma sa halos 90% ng conical machine na nasa serbisyo.

Ang pagpili ng tama ay tumatagal ng tatlong hakbang, at gagawin namin ang mga ito sa iyo: tukuyin ang materyal na pinoproseso, unawain kung ano ang dapat gawin ng linya, pagkatapos ay itugma ang bariles sa kagamitan na talagang pagmamay-ari mo. Para sa mga hindi karaniwang makina, ang aming mga inhinyero ay nagdidisenyo ng geometry upang magkasya.

Ang pang-ibabaw na paggamot ay tinukoy nang hiwalay mula sa geometry, dahil ito ay depende sa kung gaano abrasive at kinakaing unti-unti ang iyong formulation. Nagbibigay kami ng nitriding, chrome plating, stainless steel, bimetallic surfacing, at tungsten carbide spraying, at kung saan hinihingi ito ng feed ay nag-i-spray kami ng hard alloy sa buong bilog sa paligid ng wear zone ng bore upang dalhin ang tigas sa loob sa 62 HRC. Ang amingbimetallic vs nitrided na gabaynagpapaliwanag kung kailan iyon magbabayad, at ang gabay ng mga materyales ay sumasaklaw sa mga base na bakal.

Ipadala ang modelo ng iyong makina, ang laki ng turnilyo bilang parehong mga numero, at ang materyal na iyong pinapatakbo. Makakakuha ka ng quote sa loob ng 12 oras.

Mga Madalas Itanong

Ano ang isang conical twin screw barrel?

Ito ay ang plasticizing unit ng isang conical twin screw extruder: isang bariles na may dalawang magkakapatong na tapered bores na may hawak na dalawang tapered screws. Ang mga turnilyo ay malapad sa dulo ng feed at makitid patungo sa die, at ang taper na iyon ay gumagawa ng unti-unting pag-compress, banayad na paggugupit, at malakas na paghahatid.

Paano gumagana ang isang conical twin screw barrel?

Ang materyal ay pumapasok sa malawak na dulo ng feed, kung saan ang malaking paggamit ay nababagay sa napakalaking pulbos. Ang intermeshing turnilyo ay inihahatid ito pasulong nang wala sa loob, at habang ang bore ay nagpapaliit, ang materyal ay patuloy na pinipiga, na may hangin na pinipiga at tumataas ang density. Ang mga pinainit na zone ay nagsasama nito sa isang pare-parehong natutunaw, ang mga pabagu-bago ng isip ay inilalabas, at ang makitid na dulo ng discharge ay bumubuo ng presyon na kailangan ng die.

Ano ang ibig sabihin ng dalawang numero sa isang conical na laki ng turnilyo?

Ang mas maliit na numero ay ang diameter sa dulo ng discharge, at ang mas malaking numero ay ang diameter sa dulo ng feed. Ang 55/110 screw ay may sukat na 55 mm sa dulo at 110 mm sa intake. Palaging ibigay ang parehong numero kapag humihiling ng quote, dahil ang mga laki gaya ng 65/120 at 65/132 ay nagbabahagi ng unang numero ngunit hindi mapapalitan.

Bakit ginagamit ang conical twin screws para sa PVC?

Ang matibay na PVC ay sensitibo sa parehong gupit at temperatura, at dumarating ito bilang isang napakalaking dry blend powder. Sinasagot ng conical na disenyo ang lahat ng tatlong problema nang sabay-sabay: nilalamon ng malaking feed end ang pulbos, unti-unting pinapagana ng compression ang materyal sa halip na pigain ito nang husto sa isang zone, at pinipigilan ito ng malumanay na paggugupit mula sa pagkasira.

Ano ang pagkakaiba sa pagitan ng conical at parallel twin screws?

Ang isang conical twin screw ay taper mula sa isang malawak na dulo ng feed hanggang sa isang makitid na dulo ng discharge, na nagbibigay ng unti-unting pag-compress at banayad na paggugupit, na nababagay sa matibay na PVC pipe, profile, at sheet. Ang parallel twin screw ay mayroong pare-parehong diameter sa kabuuan, na nababagay sa compounding, masterbatch, at high-output pelletizing kung saan mas mahalaga ang adjustable shear.

Ano ang pagkakaiba sa pagitan ng intermeshing at non-intermeshing conical screws?

Ang mga intermeshing na turnilyo ay nakikipag-ugnayan sa isa't isa, kaya ang paglipad ng isa ay umabot sa channel ng isa pa. Lumilikha iyon ng mga saradong silid, positibong paghahatid, at masusing paghahalo, at ang mga turnilyo ay nagpupunas sa isa't isa. Ang mga non-intermeshing na turnilyo ay magkatabi nang hindi nakakabit, na nagbibigay ng mas mababang paggugupit at hindi gaanong positibong paghahatid para sa materyal na hindi matitiis ang labis na pagtatrabaho.

Anong mga produkto ang ginawa gamit ang conical twin screw extruders?

Apat na pamilya: mga profile, sheet, pipe, at custom-shaped na profile. Sa pagsasanay na sumasaklaw sa PVC foam at decorative board, PVC-U water at drainage pipe, conduit, door at window profile, ceiling panel, cable tray, hose at sealing strips, wood-plastic composite flooring at railings, filled PVC sheet, ABS decorative strips, at PE/PVC composite pipe.

Kailangan bang palitan ang conical twin screws bilang isang pares?

Oo. Ang clearance sa pagitan ng dalawang turnilyo ay nakatakda sa panahon ng paggawa at hindi na mababawi sa pamamagitan ng paglalagay ng isang bagong turnilyo laban sa isang pagod na kasosyo. Ang mga conical twin screw ay ginawa, ibinibigay, at pinapalitan bilang magkatugmang pares, at dapat din silang itago at pangasiwaan sa ganoong paraan.
