Single Screw vs Twin Screw Extruder: Alin ang Kailangan ng Iyong Proseso?

Ito ay isa sa mga unang tanong sa anumang proyekto ng pag-extrusion, at ang pagkuha ng mali ay mahal. Ang isang solong screw extruder at isang twin screw extruder ay binuo para sa iba't ibang trabaho - ang isa ay isang pump, ang isa ay isang mixer - at ang pagpili sa presyo o ugali sa halip na sa kung ano ang aktwal na kailangan ng iyong materyal ay humahantong sa alinman sa hindi magandang kalidad ng produkto o isang makina na overbuilt para sa trabaho.

Gumagawa kami ng mga turnilyo at bariles para sa dalawa, kaya wala kaming dahilan para itulak ka sa isa o sa isa pa. Inilalatag ng gabay na ito ang tunay na pagkakaiba sa pagitan ng aiisang tornilyo vs kambal na tornilyoextruder, kung ano ang pinakamahusay na ginagawa ng bawat isa, at kung paano matiyak na angtornilyo barilesmismo ay tinukoy para sa iyong materyal.

Ano ang Single Screw Extruder?

A iisang tornilyo extrudernagpapatakbo ng isang umiikot na turnilyo sa loob ng isang pinainit na bariles. Ang trabaho ng turnilyo ay simple: kumuha ng solidong feed sa isang dulo, tunawin ito sa pamamagitan ng init at paggugupit, at mag-bomba ng unipormeng tunawin ang kabilang dulo sa tuluy-tuloy na presyon. Ang geometry — feed, compression, at metering zone — ay nakatutok para sa conveying at pagbuo ng pressure, hindi para sa agresibong paghahalo.

Ang pagiging simple na iyon ang lakas. Ang mga single screw extruder ay matipid, maaasahan, madaling gamitin, at mahusay sa high-volume throughput ng isang pare-parehong materyal. Pinapatakbo nila ang karamihan sa mga linya ng pipe, profile, sheet, film, at wire-coating ng mundo. Ang hindi nila nagagawang mabuti ay ang intensive distributive mixing, o paghawak ng mga materyales na humihingi ng tumpak, kontroladong compounding.

Ano ang Twin Screw Extruder?

A kambal na tornilyo extrudernagpapatakbo ng dalawang turnilyo na magkatabi sa isang figure-eight barrel bore. Ang dalawang turnilyo ay nagsalubong, at ang pakikipag-ugnayan na iyon ay ang buong punto: lumilikha ito ng masinsinang paghahalo, positibong paghahatid, isang pagkilos sa pagpupunas sa sarili, at mahigpit na kontrol sa paggugupit at oras ng paninirahan. Kung saan ang isang solong tornilyo ay nagbomba, isang kambal na tornilyo ang namamasa.

Ginagawa nitong tool ang twin screws para sa compounding, masterbatch, reactive extrusion, devolatilization, at pagpapakain sa mga powder o filler na pinaghihirapan ng isang turnilyo. Mahusay nilang pinangangasiwaan ang mga materyal na sensitibo sa init tulad ng matibay na PVC, dahil ang positibong paghahatid ay nagbibigay ng tumpak na kontrol sa kung gaano katagal ang materyal na ginugugol sa init. Ang mga trade-off ay mas mataas na gastos at mas mekanikal na kumplikado.

Single Screw vs Twin Screw: Mga Pangunahing Pagkakaiba

Magkatabi, malinaw ang pagkakahati. Inihahambing ng talahanayan ang mga ito sa mga salik na nagpapasya sa isang pagbili.

Paano Magkaiba ang Single at Twin Screw Designs

Ang pagkakaiba sa kakayahan ay nagmumula mismo sa kung paano binuo ang dalawa. Ang nag-iisang turnilyo ay isang shaft na may tatlong zone sa haba nito: isang feed zone na kumukuha ng mga solidong pellets, isang compression zone kung saan ang channel ay mababaw upang matunaw at i-compact ang mga ito, at isang metering zone na nagbo-bomba ng melt pasulong sa steady pressure. Isang tornilyo, isang barrel bore, isang trabaho na nagawa nang maayos.

Ang isang twin screw ay modular. Dalawang intermeshing shaft ang pinagsama-sama mula sa mga segment — nagdadala ng mga elemento upang ilipat ang materyal, mga bloke ng pagmamasa upang paghaluin ito — upang ang profile ng tornilyo ay maaaring i-configure para sa isang partikular na tambalan at muling i-configure kapag nagbago ang trabaho. Angtornilyo barilesay isang figure-eight bore na naglalaman ng parehong mga turnilyo, kadalasang binuo sa pinainit, napalitang mga seksyon. Ang modularity na iyon ang nagbibigay sa kambal na tornilyo sa paghahalo at kakayahang umangkop nito, at ito rin ang dahilan kung bakit kambaltornilyo barilesmas malaki ang gastos at nangangailangan ng mas tumpak na pagmamanupaktura. Sa parehong mga makina, ang clearance sa pagitan ng turnilyo at bariles ang tumutukoy sa kalidad ng output at pagkatunaw, kaya mahalaga ang pagpapaubaya gaya ng pagsasaayos.

Kailan Pumili ng Single Screw Extruder

Abutin ang isang solong tornilyo kapag ang trabaho ay mataas ang volume na pagpilit ng isang pare-parehong materyal at masinsinang paghahalo ay hindi bahagi ng equation. Pipe, profile, sheet, film, wire coating — isa itong teritoryo ng turnilyo, at mahirap talunin ang ekonomiya. Ito rin ang tamang tawag kapag mahalaga ang badyet, kapag kailangan ng mga operator ng makina na simpleng patakbuhin, o kapag ang linya ay gagawa ng parehong produkto araw-araw. Kung ang iyong materyal ay pinagsama-sama na at kailangan mo lamang itong hubugin, ang isang solong tornilyo ay gumagana nang maayos at mura.

Kailan Pumili ng Twin Screw Extruder

Pumili ng kambal na tornilyo sa sandaling kailanganin ng iyong proseso ang paghahalo sa halip na hubugin lamang. Sinasaklaw nito ang compounding at masterbatch production, blending fillers tulad ng glass fiber o calcium carbonate, reactive extrusion, devolatilizing, at feeding powder. Ito rin ang mas mahusay na pagpipilian para sa mga materyal na sensitibo sa init tulad ng matibay na PVC, kung saan pinoprotektahan ng tumpak na kontrol sa oras ng paninirahan ang polimer. Magbabayad ka ng mas mataas at humihingi ang makina ng higit pa sa operator, ngunit para sa mga trabahong ito ang isang turnilyo ay hindi maaaring makapaghatid ng parehong kalidad ng produkto.

Mga Uri ng Twin Screw Extruder

Ang "kambal na tornilyo" ay hindi isang makina. Dalawang pagkakaiba ang mahalaga kapag tinukoy mo ang isa:

Co-Rotating vs Counter-Rotating

Sa isang co-rotating twin screw ang mga turnilyo ay lumiliko sa parehong direksyon. Nagbibigay ito ng mataas na distributive mixing at self-wiping, kaya naman nangingibabaw ang co-rotating machine sa compounding at masterbatch. Sa isang counter-rotating na twin screw, lumiliko ang mga turnilyo sa magkasalungat na direksyon, na bumubuo ng mataas na presyon at malakas na positibong conveying — isang karaniwang pagpipilian para sa matibay na PVC profile at pipe.

Parallel vs Conical

Ang isang parallel twin screw ay nagpapanatili ng isang pare-parehong diameter sa haba nito at ito ang versatile workhorse para sa karamihan ng compounding. Aconical kambal na tornilyotapers mula sa isang malawak na dulo ng feed sa isang makitid na discharge, na nagbibigay ng isang mas malaking feed throat at mas torque sa mababang bilis - ang klasikong configuration para sa matibay na PVC pipe at profile sa maliit at mid-size na mga linya. Sinasaklaw namin ang trade-off na ito nang mas detalyado sa aming conical vs parallel twin screw guide.

Mga Karaniwang Pagkakamali Kapag Pinipili ang Iyong Extruder

Paulit-ulit na lumalabas ang ilang mamahaling error:

• Pagbili ng kambal na tornilyo kapag gagawin ng isang solong tornilyo.Kung humuhubog ka lang ng isang pare-parehong materyal, ang kapangyarihan ng paghahalo ng isang twin screw ay ang kakayahang babayaran mo at hindi mo kailanman ginagamit.
• Pagbili ng isang tornilyo at pagkatapos ay sinusubukang i-compound dito.Ang nag-iisang turnilyo ay hindi makapaghahatid ng masinsinang paghahalo kahit paano mo ito i-tune — lalabanan mo ang kalidad ng pagkatunaw magpakailanman.
• Pagkopya sa setup ng isang kakumpitensya nang hindi tumutugma sa iyong sariling materyal.Ang tamang makina ay nakasalalay sa iyong dagta, mga filler, at output, hindi sa kung ano ang nagtrabaho para sa isang taong nagpapatakbo ng ibang formulation.
• Hindi pinapansin ang ibabaw ng screw barrel.Pinipili ng mga processor ang uri ng makina nang may pag-iingat, pagkatapos ay magkasya ang isang karaniwang nitrided barrel para sa isang nakasasakit o kinakaing unti-unti na materyal at panoorin ito nang maaga.

Kunin ang uri ng makina at angtornilyo barilespagtutukoy nang magkasama at ang linya ay tumatakbo sa spec para sa mga taon. Magkamali ka at babayaran mo ito sa kalidad, downtime, o nasayang na kapital.

Isang Simpleng Paraan para Magpasya

Kung ikaw ay nasa bakod pa rin, tatlong tanong ang kadalasang nagsasaayos nito:

• Ang iyong materyal ba ay nangangailangan ng paghahalo, o hinuhubog lamang?Ang paghahalo - mga compound, filler, masterbatch - ay tumuturo sa isang twin screw. Ang paghubog ng isang handa na dagta ay tumuturo sa isang tornilyo.
• Gaano iba-iba ang halo ng iyong produkto?Ang isang linya na nagpapatakbo ng maraming formulation ay nakikinabang mula sa reconfigureable na profile ng twin screw; ang isang linya na tumatakbo sa isang produkto sa buong araw ay hindi.
• Ano ang iyong badyet, at gaano kakomplikado ang isang makina na maaaring patakbuhin ng iyong koponan?Panalo ang mga single screw sa parehong gastos at pagiging simple kapag pinapayagan ito ng proseso.

Sagutin nang tapat ang mga iyon at kadalasang halata ang pagpipilian. Kapag hindi — madalas dahil nasa hangganan ang materyal — makipag-usap sa isang tagagawa na gumagawa ng pareho at maaaring tumugma sa turnilyo attornilyo barilessa iyong eksaktong tambalan.

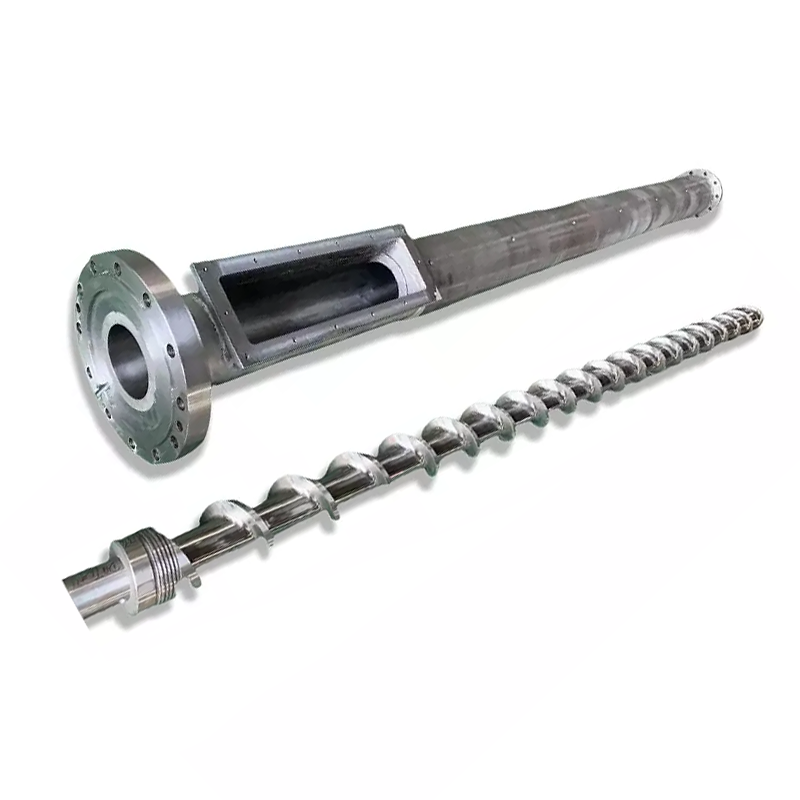

Huwag Kalimutan ang Screw Barrel

Single o kambal, angtornilyo barilesay ang bahaging aktwal na isinusuot, at ang materyal nito ang nagpapasya kung gaano katagal ang makina ay nagtataglay ng output at kalidad. Abrasive o corrosive na materyales — mga glass-filled compound, matibay na PVC, recycled feedstock — tawag para sa isang bimetallic barrel; malinis na resins ay nagsilbi na rin sa pamamagitan ng isang nitrided isa. Ang pagpipiliang iyon ay mahalaga tulad ng single-versus-twin, at tinatalakay namin ito sa aming gabay sabimetallic vs nitrided screw barrels.Tukuyin ang maling ibabaw at kahit na ang tamang uri ng makina ay mapuputol nang maaga.

Ito rin ang bahaging papalitan mo ng higit sa isang beses sa buong buhay ng makina, kaya sulit na tukuyin ito nang maayos mula sa simula. Isang tamang tugmatornilyo barilestumatakbo nang mas matagal sa pagitan ng mga kapalit, nagtataglay ng output, at pinoprotektahan ang kalidad ng produkto — alinman ang uri ng makina na naroroon.

Bakit Makipagtulungan sa Nanhaiya

Kami ay gumugol ng higit sa dalawampung taon sa paggawa ng mga turnilyo at bariles para sa magkabilang mundo —iisang tornilyo, parallel kambal na tornilyo, atconical kambal na tornilyoassemblies sa 38CrMoAlA nitrided steel at bimetallic alloys, na may bimetallic bore hardness hanggang 62 HRC. Dahil binubuo namin ang bawat uri, inirerekomenda ng aming mga inhinyero ang pagsasaayos at paglabas ng materyal na talagang kailangan ng iyong materyal, at gumagawa kami ng mga kapalit na tugma sa mga pangunahing tatak ng makina. Sabihin sa amin ang iyong materyal, makina, at output at magkakaroon ka ng iniangkop na rekomendasyon sa loob ng labindalawang oras.

Mga Madalas Itanong

Ano ang tunay na pagkakaiba sa pagitan ng single at twin screw extruder?

Isipin ito bilang pump versus mixer. Aiisang tornilyopinipihit ang isang baras upang itulak ang pagkatunaw pasulong — mahusay kapag nagpapatakbo ka ng isang matatag na materyal at kailangan mo lang itong hubugin at i-pump out. Akambal na tornilyoPinagsasama-sama ang dalawang baras, at ang meshing na iyon ay kung ano ang ginagawa ng mabigat na paghahalo. Kaya kung ang trabaho ay compounding, blending fillers, o handling powders, gusto mo ng kambal. Straight extrusion ng pare-parehong dagta? Ang single ay marami.

Ang kambal ba na tornilyo ay talagang mas mahusay kaysa sa isang solong tornilyo?

Hindi talaga — ginawa ang mga ito para sa iba't ibang trabaho, kaya ang "mas mahusay" ay nakasalalay sa iyo. Kailangan ng masinsinang paghahalo, masterbatch, o reaktibong gawain? Panalo ang kambal. Itulak ang mataas na volume ng isang dagta sa pipe, profile, o pelikula? Ang isang solong tornilyo ay ginagawang mas mura at hindi gaanong kaguluhan. Ang pagbili ng maling isa para sa trabaho ay ang tanging tunay na pagkakamali.

Pwede bang twin screw na lang sa halip na single screw?

Maaari mong — isang twin screw ang humahawak sa karamihan ng single-screw work at marami pang iba. Ngunit mas malaki ang gastos sa pagbili at pagpapatakbo, at humihingi ito ng higit sa sinumang nagpapatakbo nito. Para sa plain high-volume extrusion ng isang materyal, ang dagdag na kakayahan na iyon ay walang ginagawa habang binabayaran mo ito. Maliban kung kailangan mo ang paghahalo o ang kalayaan upang lumipat ng mga formulation, dumikit gamit ang nag-iisang turnilyo.

Alin ang mas mahusay para sa PVC?

Para sa matibay na PVC, karamihan sa mga processor ay kambal — counter-rotating o conical lalo na — dahil pinapanatili ng positibong conveying ang mahigpit na kontrol sa kung gaano katagal nananatiling mainit ang materyal na sensitibo sa init. Isang bagay anuman ang pipiliin mo: spec a bimetallictornilyo bariles. Ang PVC ay kinakaing unti-unti, at ang isang bimetallic na ibabaw ay nananatili kung saan ang isang simpleng nitrided ay hindi.

Pareho ba ng screw barrel ang ginagamit ng dalawa?

Hindi. Ang isang tornilyo ay nakaupo sa isang bilog na butas; ang isang twin screw ay nangangailangan ng figure-eight bore machined para sa dalawa. Ang bakal at ang surface treatment — 38CrMoAlA nitriding, o isang bimetallic alloy layer — ay dinadala sa pagitan ng mga ito, ngunit ang bore geometry ay partikular na pinutol para sa iyong screw type at sa iyong machine. Hindi mapapalitan.
